Vous vous demandez quelle est la signification des jauges Ford F150 sur le tableau de bord de votre camion ? Eh bien, en tant que propriétaire de voiture, vous devez connaître la signification des groupes d’instruments des jauges de votre Ford F150. En effet, il fournit des informations importantes sur l’état de votre camion.
Ces informations incluent la vitesse de votre véhicule, l’état du moteur comme la pression d’huile, la température du liquide de refroidissement, l’état du carburant, etc. survient dans votre véhicule.
Donc, si vous ne connaissez pas la signification des jauges, vous ne pouvez pas prendre de mesures pour éviter ces problèmes de véhicule. Par conséquent, dans cet article, nous vous ferons connaître leur signification afin que vous puissiez être conscient avant qu’un problème n’existe et que vous puissiez également le résoudre.
Sommaire
Quelles sont les jauges Ford F150 sur le tableau de bord ?
Ainsi, avant de connaître la signification des jauges Ford F150, vous devez connaître les différentes jauges sur le tableau de bord de votre véhicule. Habituellement, le nombre de jauges varie selon le type et le modèle de votre véhicule.
Cependant, le fait est que vous constaterez qu’il existe des jauges de base qui sont considérées comme standard, et presque tous les véhicules ont ces jauges de base standard sur leur tableau de bord.
Eh bien, ici, une chose que vous devez savoir, c’est que certains véhicules n’ont pas d’affichage qui vous montrera les jauges spécifiques. Dans ce cas, vous verrez un voyant s’il y a un problème avec votre voiture.
Sur les groupes d’instruments de jauges, il y a des rangées de jauges et dans le cas du tableau de bord de votre Ford F150, vous verrez le groupe de cette jauge juste dans la console centrale du véhicule. Il fournira certaines des informations importantes de la jauge.
Cependant, si le groupe d’instruments de cette jauge tombe en panne d’une manière ou d’une autre, la conduite de votre véhicule Ford sera également très risquée et dangereuse. Bien que vous puissiez facilement mettre à niveau et remplacer cette partie du cluster en cas de besoin.

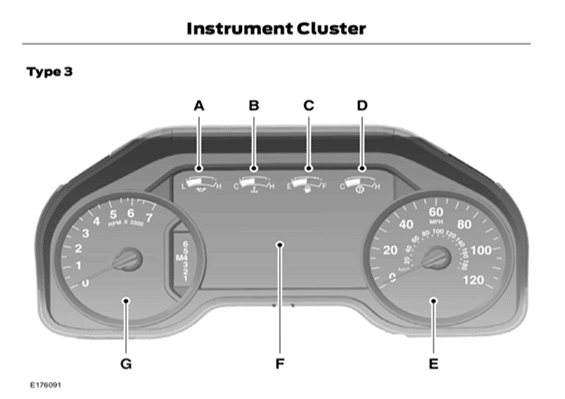

Très bien, nous avons fourni ici les jauges les plus courantes que l’on trouve généralement sur le tableau de bord des véhicules Ford F150.
| Symboles | Jauges |
| UN | Jauge de pression d’huile moteur |
| B | Jauge de température du liquide de refroidissement du moteur |
| C | Jauge de carburant |
| ré | Jauge de température du liquide de transmission/jauge de turbo boost (uniquement pour le moteur Ecoboost) |
| E | Compteur de vitesse |
| F | Affichage des informations |
| g | Tachymètre |
La signification des jauges Ford F150 sur le tableau de bord
La marque Ford a introduit le groupe de jauges d’usine dans ses camionnettes Ford F150 de 1997. Ils ne fournissent au conducteur Ford que certaines des informations les plus élémentaires et auxiliaires telles que la jauge de carburant, la jauge de pression d’huile, la jauge de température du liquide de refroidissement et la tension du système de charge dans les coins de l’écran et les informations de contrôle telles que la jauge de vitesse et le tachymètre à l’avant. et le centre de l’affichage dans leurs véhicules Ford F150 1997-2008.
Cependant, ils ont introduit la température de transmission comme jauge permanente dans leurs camions Ford F150 2009 qui sont considérés comme des informations bienvenues. Et puis, ils ont fixé cette jauge comme un élément permanent jusqu’en 2015 juste dans le coin supérieur droit de l’écran.
D’accord, jusqu’à présent, nous avons discuté de différentes jauges Ford F150, maintenant dans cette section, nous en discuterons en détail.
Jauge de pression d’huile moteur
La pression d’huile moteur est l’une des jauges les plus critiques qui mesurent généralement les pressions d’huile du moteur et le terme est appelé livres par pouce carré (PSI). Ce n’est rien d’autre qu’une mesure de la rapidité de l’huile qui pousse l’huile moteur dans le moteur de votre véhicule.
La plage de pression d’huile moteur normale est de 20 à 50 PSI ; cependant, il monte et descend généralement en fonction de la vitesse du moteur.
Ce groupe de jauges garantit que votre véhicule fonctionne efficacement et dispose également d’une pression d’huile adéquate. Comme la pression d’huile est un facteur crucial pour votre moteur, si vous constatez que cette jauge baisse d’une manière ou d’une autre, cela indique que votre moteur a une pression d’huile insuffisante.
Et si cela se produit même pour un court laps de temps, il y aura très rapidement des dommages aigus au moteur et parfois cela peut détruire complètement le moteur de votre véhicule. Donc, dans ce cas, si la pression d’huile moteur baisse et que la jauge baisse, vous devez immédiatement éteindre votre moteur pour éviter d’endommager le moteur.
Jauge de température du liquide de refroidissement du moteur
Une autre jauge dans le groupe instrumental de votre camion Ford F150 est la jauge de température du liquide de refroidissement du moteur. Il mesure généralement la température interne du liquide de refroidissement du moteur en moyenne.
Si vous constatez un changement inhabituel dans la température du liquide de refroidissement du moteur, cela signifie que cela entraînera des dommages rapides et graves au moteur de votre véhicule Ford. Par conséquent, vous devez toujours être conscient de la jauge de température du moteur de votre véhicule.
La plupart du temps, le système de refroidissement de votre véhicule est destiné à fonctionner dans toutes les conditions de travail. Cependant, le fait est que si votre véhicule Ford est un ancien modèle et génère également une chaleur extrême, vous pouvez parfois constater que votre véhicule ne peut pas supporter ce système de refroidissement.
Donc, si vous constatez que la jauge de température du liquide de refroidissement s’éloigne de sa plage normale et entre dans la zone chaude et dangereuse, vous devez vous arrêter et laisser refroidir le moteur de votre véhicule avant de conduire la voiture en continu. .
Jauge de carburant
La jauge de carburant est essentiellement introduite dans le véhicule Ford en tant que jauge standard et universelle sur le tableau de bord. Vous trouverez cette jauge de carburant dans le groupe d’instruments qui s’affiche avec un capteur fourNissant la lecture exacte du niveau de carburant reste sur le réservoir de carburant.
Ici, le problème est que cela fonctionne avec un capteur, donc ce capteur ne donnera la lecture avec précision que si vous garez votre véhicule Ford F150 sur une surface plane et lisse.
Eh bien, sur le tableau de bord, vous verrez une icône E (icône vide) et si le groupe de jauges de carburant affiche cette icône vide et un voyant d’avertissement en même temps, cela signifie qu’il reste 1 ou 2 gallons de carburant dans le réservoir d’essence. Et ainsi, vous devez rapidement remplir le réservoir de carburant avant de le vider.
Ce faisant, cela assurera une plus longue durée de vie de votre véhicule car le carburant insuffisant diminue la longévité de la pompe à essence et votre véhicule également.
Jauge de température du liquide de transmission/jauge de suralimentation turbo
La jauge de température du liquide de transmission donne généralement des informations critiques et indique la température moyenne du moteur des véhicules Ford F150. Si le liquide de transmission du moteur surchauffe, ce n’est pas bon signe pour votre véhicule et à terme cela provoquera la panne de transmission prématurée.
Par conséquent, il est important de connaître la température de transmission avant que quoi que ce soit ne tombe en panne. Ici, un mince électrique est utilisé pour mesurer cette jauge de température de transmission.
Habituellement, la plupart des moteurs de véhicules fonctionnent à une température comprise entre 195 et 215 degrés Fahrenheit, bien que les jauges de température de transmission du marché secondaire soient mesurées entre 100 et 260 degrés Fahrenheit.
Cependant, une température supérieure à 220 degrés Fahrenheit peut endommager le moteur en très peu de temps et la température du liquide de transmission supérieure à 260 degrés Fahrenheit est considérée comme une température surchauffée et causera donc des dommages permanents au moteur.
En outre, la température du liquide de transmission inférieure à 195 degrés Fahrenheit indique une basse température du moteur qui finira par provoquer une mauvaise consommation de carburant de votre véhicule.
Jauge de suralimentation turbo
La jauge Turbo boost n’est utilisée que pour le moteur Ecoboost des camions Ford F150 Ecoboost car il s’agit d’un véhicule turbocompressé. Cette jauge de suralimentation turbo indique généralement la pression de carburant dans le collecteur d’admission de carburant. S’il y a plus de pression de carburant, cela indique plus de performances du moteur avec une faible consommation de carburant.
Si cela se produit, cela signifie qu’il y a probablement un problème avec le turbocompresseur de votre véhicule Ford. Et si le turbo boost baisse cela indique la possibilité de développer un problème et vous le verrez sur la jauge du tachymètre.
Jauge de compteur de vitesse
La jauge du compteur de vitesse dans le groupe d’instruments indique la vitesse à laquelle votre véhicule Ford F150 peut se déplacer, généralement en miles par heure (mph) ou en kilomètres par heure (km/h). Connaître la vitesse de votre véhicule est vraiment important car cela garantit non seulement votre sécurité mais aussi votre consentement au code de la route.
L’indicateur de vitesse utilise un capteur électrique pour mesurer la vitesse des roues de votre véhicule. Ici, une chose que vous devez retenir est que l’usine ou le fabricant de votre véhicule prérégle généralement ce compteur de vitesse en fonction de la taille des pneus de votre véhicule.
Ainsi, lors du changement ou du remplacement du pneu de votre véhicule, assurez-vous d’avoir mis à jour le compteur de vitesse pour éviter tout problème lié aux pneus.
Affichage des informations
L’affichage des informations est en fait appelé l’affichage de la jauge qui se trouve juste au centre de l’ensemble du groupe d’instruments du véhicule. En d’autres termes, il est également considéré comme le centre d’information du conducteur d’un véhicule.
Ici, vous verrez toutes les informations avec des symboles ainsi que des textes dans la barre d’affichage et certaines avec des descriptions supplémentaires qui se trouvent juste sous les fonctions.
Jauge de tachymètre
La jauge du tachymètre sur le tableau de bord indique les révolutions du moteur par minute (RPM) de votre véhicule Ford F150. Ce RPM indique la vitesse de rotation du moteur de votre véhicule Ford.
Habituellement, la vitesse du moteur ou le régime moteur est affiché sur la barre d’affichage avec un seul chiffre numérique tel que – 1, 2, 3, 4, 5, 6, etc. qui est généralement multiplié par 1000 afin que vous puissiez obtenir la vitesse ou le régime authentique. du moteur.
Pour mieux comprendre, regardez le tableau ci-dessous-
| Chiffre | Multiplié par 1000 RPM | RPM réel du moteur |
| 1 | 1 × 1000 | 1000 tr/min |
| 2 | 2 × 1000 | 2000 tr/min |
| 3 | 3 × 1000 | 3000 tr/min |
Si vous voyez que la jauge du tachymètre affiche un régime inférieur sur le tableau de bord, cela indique que le moteur de votre véhicule Ford tourne lentement, ce que l’on appelle la vitesse de ralenti. Et, cette vitesse de ralenti sera comprise entre 500 et 800 tr/min.
Si vous souhaitez obtenir une meilleure consommation de carburant, vous devez maintenir le régime moteur de votre véhicule aussi bas que possible et accélérer lentement votre véhicule aidera à réduire le régime moteur et augmentera éventuellement la consommation de carburant.
Cependant, si vous constatez que sans accélérer, le régime du moteur augmente, cela indique qu’il y a peut-être un problème de transmission. Par conséquent, pour éviter ce problème de panne de transmission, vous devez faire attention à la jauge du tachymètre sur le tableau de bord de votre véhicule Ford.
Foire aux questions (FAQ)
Quelles jauges Ford F150 sont les plus importantes?
Habituellement, les jauges Ford F150 les plus importantes sont la jauge de pression d’huile, la jauge de carburant, la jauge de température du liquide de refroidissement, le compteur de vitesse, etc.
Cependant, cela dépendra en fait des modèles de véhicules Ford, des moteurs et de leur état mécanique, par exemple, s’il s’agit d’un camion Ecoboost F150, la jauge turbo-boost est également une jauge importante.
Comment sélectionnez-vous le groupe d’instruments pour votre véhicule Ford F150 ?
La recherche du groupe d’instruments approprié dépend généralement du type et du modèle du véhicule. Cependant, les jauges Ford F150 apparaissent généralement comme pré-imprimées et sont également livrées avec un seul connecteur qui se connecte au câblage F150.
Par conséquent, si l’une des jauges Ford tombe en panne, vous devrez peut-être toutes les remplacer, bien que, dans certains modèles, vous puissiez remplacer ou modifier des affichages individuels qui dépendent entièrement de l’année du camion Ford F150.
Comment gardez-vous les jauges du véhicule Ford F150 propres?
Comme la plupart des jauges des véhicules Ford F150 utilisent des capteurs électroniques de nos jours, vous devez donc les nettoyer avec l’aide d’un technicien de diagnostic. Dans ce cas, vous devez vous assurer que le technicien dispose d’une licence.
Cependant, si vous souhaitez vous nettoyer, vous pouvez le faire en nettoyant le revêtement en plastique de l’affichage de la jauge sur le tableau de bord du combiné d’instruments de votre véhicule.
Conclusion
Donc, après avoir lu l’article pendant si longtemps, vous avez peut-être compris – que signifient les jauges Ford F150 sur le tableau de bord de votre camion Ford ?
Eh bien, comme vous le savez, si vous ne résolvez pas un problème mineur avec votre véhicule, après un certain temps, cela deviendra un problème sérieux. Et aussi, ce problème mineur finira par causer de graves dommages aux pièces de votre véhicule, surtout s’il est lié au moteur du véhicule.
Par conséquent, reconnaître le système de diagnostic de votre véhicule et connaître les outils de diagnostic, en particulier les jauges, est très important car ils indiquent les performances de votre voiture dans toutes les conditions.
